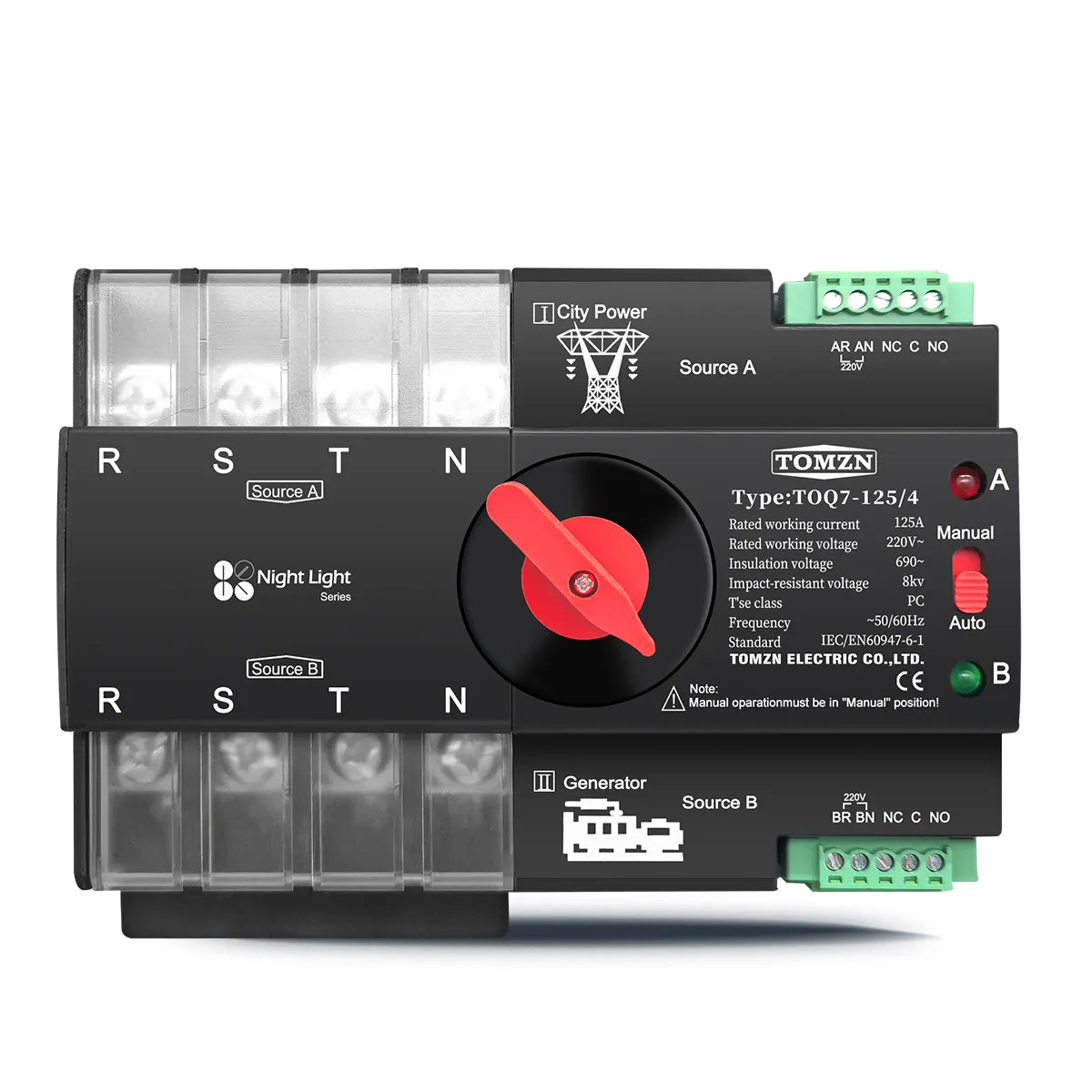

Автоматичний перемикач введення резерву (реле) TOMZN TOQ7-125/4P 125A 4P (АВР) 3-фази

  Автоматичний перемикач введення резерву 4 полюсний (АВР) 3 фази TOMZN TOQ7-125/4P призначений для автоматичного або ручного перемикання між основною та резервною лініями живлення ідеальний при аварійних відключеннях. При пропаданні основного живлення він автоматично перемикається на резервне, при появі основного живлення він за пріоритетом перемикається на нього. Займає 8 модулів. Пристрій не має обмежень у сфері використання, лише якщо технічні умови не перевищують номінальних значень. Час перемикання менше 50 мс.

  Виконуючим механізмом є 2 електромагнітні котушки, завдяки цьому досягається повна відсутність споживання електроенергії АВР, споживання відбувається тільки в момент перемикання. Ідеальне рішення для квартири, будинку, офісу. Для підключення альтернативного джерела живлення відмінно відходить бензиновий генератор, інверторний перетворювач, зарядна портативна станція типу EcoFlow. Апарат має дуже швидку швидкість перемикання – не більше 50 мс. Пріоритетним живленням цього пристрою є міська мережа.

Принцип роботи:

• При вимиканні головного джерела живлення пристрій автоматично перемикається на резервне джерело живлення. При включенні головного джерела живлення апарат знову перемкнеться на нього;
• Якщо обидва джерела вимкнуто, пристрій не працюватиме, доки одне з них буде увімкнено. Після включення одного із джерел апарат автоматично підключається до нього;
• Якщо потрібно, ви можете увімкнути напрям джерела живлення відповідним перемикачем вручну.

Переваги:

• Час перемикання менше 50 мс;
• Низьке енергоспоживання і лише у момент перемикання;
• Висока точність;
• Вогнестійкий матеріал

Характеристики:

• Робоча напруга: 220В змінного струму;
• Напруга ізоляції: 690В змінного струму;
• Номінальний робочий струм: 125А;
• Кількість фаз: 3;
• Клас: PC (можна включати без короткого замикання);
• Частота: 50/60 Гц;
• Кількість полюсів: 4P;
• Швидкість перемикання: менше 50 мс;
• Захист від перенапруги: 8 кВ;
• Монтаж: DIN рейка;
• Стандарт: IEC60947-6-1;
• Розмір: 142х109х78 мм

Увага, застереження!

• Забороняється вручну перемикати АВР в автоматичному режимі (AUTO), це призведе до виходу з експлуатації пристрою. Для перемикання АВР вручну необхідно перевести перемикач на ручний режим (MANUAL).
• При використанні АВР без захисних пристроїв існує великий ризик виходу з ладу АВР через навантаження високою напругою та струмом (не є гарантійним випадком).
• АВР рекомендується використовувати разом із пристроєм захисту від перенапруги (реле напруги) або стабілізатором за схемою:

Міська електромережа → реле напруги/стабілізатор → автомат введення резерву АВР

• При застосуванні АВР як джерело живлення B, інверторного перетворюючого (типу Ecoflow, Bluetti, Елім, Forte та ін.) КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ включати інвертор на зарядку в одну мережу з АВР.
• Існує великий ризик виникнення явища "зустрічний струм", що призведе до виходу з ладу обох пристроїв.
• Для заряджання інвертора необхідно використовувати окрему ізольовану лінію живлення від міської мережі А.
• Мінімальна допустима сила струму/потужність інверторного перетворювача/генератора від 5А/1100Вт (5А×220В = 1100Вт).
• Для трифазних АВР рекомендується встановлювати реле контролю фаз, яке використовується для захисту електричного обладнання від неполадок у фазах живлення, таких як порушення послідовності фаз, відсутність фаз або асиметрія напруги.
