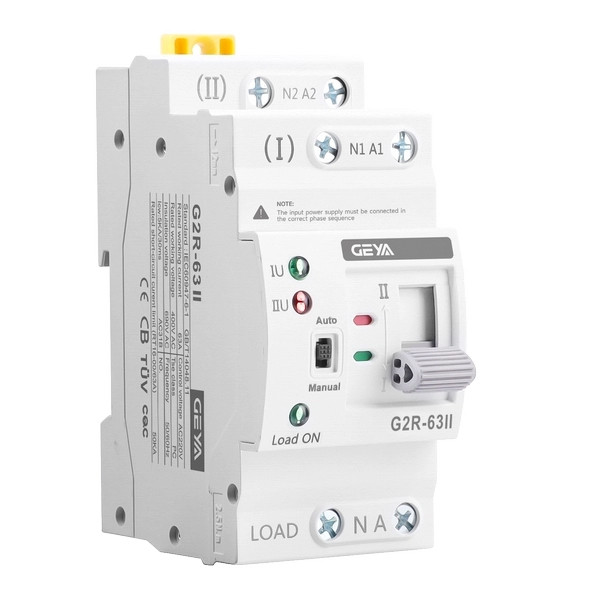

Модульний автоматичний перемикач введення резерву на DIN-рейку GEYA G2R-63 II (АВР/ATS) 1-фаза

  Автоматичний резервний перемикач G2R-63 являє собою перемикач класу ПК, що нечасто перемикається, з двостанційною конструкцією (зазвичай використовується для A і резервний для B), придатний для систем змінного струму з частотою змінного струму 50-60 Гц і номінальним струмом 6A-63A. Основна функція автоматичного резервного перемикача полягає в тому, що при виході з ладу основного джерела живлення (загальне джерело живлення A) ATS автоматично перемикається на резервне живлення (резервне джерело живлення B) для продовження роботи (швидкість перемикання <50 мілісекунд), що може ефективно вирішити проблеми, спричинені перебоями у подачі електроенергії.

 Автоматичний перемикач введення резерву призначений для автоматичного або ручного перемикання між основною та резервною лініями живлення, ідеальним при аварійних відключеннях. При пропаданні основного живлення він автоматично перемикається на резервне, при появі основного живлення він за пріоритетом перемикається на нього. Займає 3 модулі. Пристрій не має обмежень у сфері використання, лише якщо технічні умови не перевищують номінальних значень.

 Виконуючим механізмом є дві електромагнітні котушки, завдяки цьому досягається повна відсутність споживання електроенергії АВР, споживання відбувається тільки в момент перемикання. Ідеальне рішення для квартири, будинки, офісу. Для підключення альтернативного джерела живлення добре відходить бензиновий генератор, інверторний перетворювач, портативна зарядна станція типу EcoFlow. Апарат має дуже швидку швидкість перемикання – не більше 50 мс. Пріоритетним харчуванням цього пристрою є міська мережа.

Принцип роботи:

• При вимиканні головного джерела живлення пристрій автоматично перемикається на джерело живлення. При включенні головного джерела живлення апарат знову перейде на нього;
• Якщо обидва джерела вимкнуто, пристрій не працюватиме, доки одне з них буде увімкнено. Після включення одного із джерел апарат автоматично підключається до нього;
• Якщо необхідно, ви можете увімкнути напрям джерела живлення відповідним перемикачем вручну.

Переваги:

• Час перемикання менше 50 мс;
• Низьке енергоспоживання і лише у момент перемикання;
• Висока точність;
• Довгий термін служби (механічний – понад 8000 циклів, електричний – понад 1500 циклів);
• Вогнестійкий матеріал

Характеристики:

• Робоча напруга: 220В змінного струму;
• Напруга ізоляції: 690В змінного струму;
• Номінальний робочий струм: 25А;
• Клас: PC (можна включати без короткого замикання);
• Частота: 50/60 Гц;
• Кількість полюсів: 2P;
• Кількість модулів: 3;
• Номінальний захист від коротких замикань: 50 кА;
• Захист від перенапруги: 8 кВ;
• Швидкість перемикання: 50 мс;
• Монтаж: DIN-рейка;
• Робоча температура: від -5 до 40°C;
• Стандарт: IEC60947-6-1;
• Розмір: 108х50х78 мм

Увага, застереження!

• Забороняється вручну перемикати АВР в автоматичному режимі (AUTO), це призведе до виходу з експлуатації пристрою. Для перемикання АВР вручну необхідно перевести перемикач на ручний режим (MANUAL);
• При використанні АВР без захисних пристроїв існує великий ризик виходу з ладу АВР через навантаження високою напругою та струмом (не є гарантійним випадком). АВР рекомендується використовувати разом із пристроєм захисту від перенапруги реле напруги або стабілізатором за схемою:

Міська електромережа → реле напруги/стабілізатор → автомат введення резерву АВР → інвертор/генератор/сонячні панелі (PV)

• При застосуванні АВР, як джерело живлення B, інверторного перетворюючого (типу Ecoflow, Bluetti, Елім-Україна, Forte та ін.) КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ включати інвентор на зарядку в одну мережу з АВР. Існує великий ризик виникнення явища "зустрічний струм", що призведе до виходу з ладу обох пристроїв. Для заряджання інвентора необхідно використовувати окрему ізольовану лінію живлення від міської мережі А.
• Мінімальна допустима сила струму/потужність інверторного перетворювача/генератора від 5А/1100Вт (5А×220В = 1100Вт).
• Для трифазних АВР рекомендується встановлювати реле контролю фаз, яке використовується для захисту електричного обладнання від неполадок у фазах живлення, таких як порушення послідовності фаз, відсутність фаз або асиметрія напруги.
• АВР (автоматичний вимикач резерву) GEYA G2R-63 II чутливий до наявності нульового провідника (нуля) у мережі. Більшість інверторів та генераторів не мають окремого нульового провідника, що може призвести до некоректної роботи пристрою. Перед підключенням перевіряйте електричну мережу на наявність правильно підключеного нуля. Це дозволить уникнути неполадок у роботі АВР та забезпечить безпеку експлуатації.
